طریقه نصب Adsl و spiliter و تنظیمات آن

چراغ های نشانگر روی مودم ADSL

1. POWER:

  •  روشن: مودم روشن و آماده به کار میباشد.
  • خاموش: مودم خاموش میباشد.

 2. ADSL:

  • چشمک زن: مودم در حال برقراری ارتباط با ISP مورد نظر میباشد.
  • روشن: مودم با ISP مشخص شده ارتباط برقرار نموده است.
  • خاموش: هیچگونه ارتباطی با ISP برقرار نشده است.

3. LAN:

  •  چشمک زن: مودم در حال انتقال اطلاعات میابشد.
  • روشن: ارتباط مودم با کامپیوتر از طریق کارت و کابل شبکه برقرار میباشد.
  • خاموش: هیچگونه ارتباطی بین کامپیوتر و مودم از کارت شبکه برقرار نیست.

4. USB:

  • چشمک زن: مودم در حال انتقال اطلاعات میابشد.
  • روشن: ارتباط مودم با کامپیوتر از طریق پورت USB برقرار میباشد.
  • خاموش: هیچگونه ارتباطی بین کامپیوتر و مودم بوسیله پورت USB برقرار نمیباشد.

5 . WLAN:

  • چشمک زن: مودم در حال انتقال اطلاعات میابشد.
  • روشن: ارتباط مودم با کامپیوتر از طریق پورت بیسیم برقرار میباشد.
  • خاموش: هیچگونه ارتباطی بین کامپیوتر و مودم بوسیله بیسیم برقرار نمیباشد.

تنظیمات در ادامه مطالب

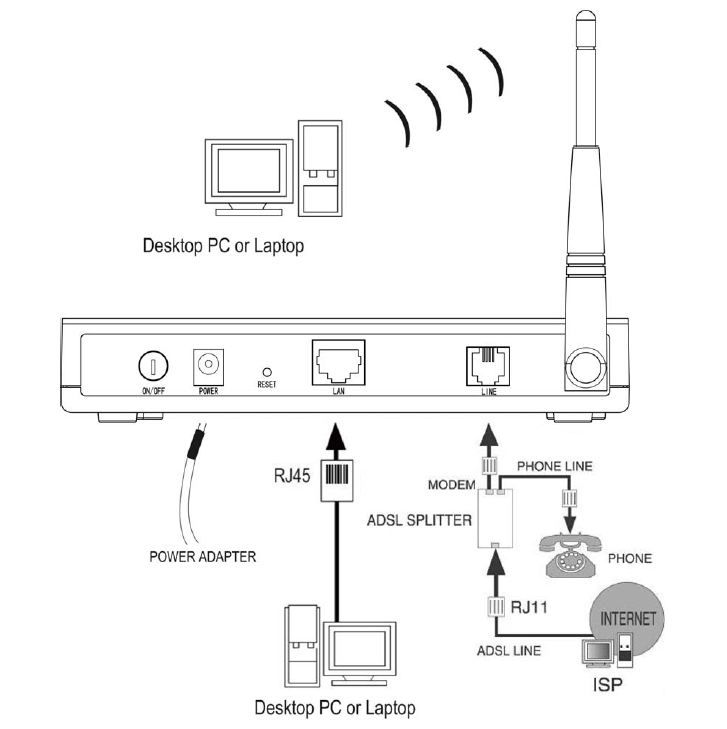

اینترفیسها و پورتهای پشت مودم ADSL

1. POWER:

  • دکمه Power: جهت خاموش و روشن نمودن مودم استفاده میشود.
  • اینترفیس Power: محل اتصال مودم به برق از طریق آداپتور میباشد.

2. ADSL:

  • پورت ADSL یا Modem جهت ارتباط مودم به خط تلفن از طریق کابل و اسپلیتر مورد استفاده قرار میگیرد.

3. LAN:

  • جهت اتصال مودم به کامپیوتر از طریق کارت و کابل شبکه مورد استفاده قرار میگیرد.

4. USB:

  • جهت اتصال مودم به کامپیوتر از طریق پورت و کابل USB مورد استفاده قرار میگیرد.

نکته: بهترین نوع اتصال استفاده پورت LAN مودم میباشد.

5. RESET:

  • جهت پاک کردن تنظیمات مودم و برگرداندن به حالت اولیه میباشد.



طریقه نصب Spiliter یا نویزگیر:

1. روی اسپلیتر شما سه عدد جای سوتک موجود است.

2. از خروجی Line یک سیم به پریز تلفن متصل کنید. در صورتیکه از دو شاخه استفاده میکنید باید دو شاخه شما ضدبرق نباشد.

3. از خروجی Modem یک سیم به مودم متصل کنید.

4. از خروجی Phone یک سیم به تلفن وصل کنید.

 نکته مهم: به هیچ وجه دستگاه تلفن (خصوصا" تلفن بیسیم) و آی دی کالری نباید بطور مستقیم به خطی که سرویس ADSL دارد وصل باشد چون باعث ایجاد نویز می شود، در صورت استفاده باید از نویزگیر اضافه استفاده نمایید.



طریقه نصب و راه اندازی مودم:

 ابتدا IE را باز نموده و سپس آدرس 192.168.1.1 را وار نموده و  پس لحظه ای صفحه Login ظاهر میشود، یوزر و پسورد مودم که admin میباشد وارد و سپس وارد صفحه تنظیمات میشوید:

1. ابتدا بر روی Run Wizard یا Quick Start کلیک نمایید.

2. تمامی صفحات باز شده را پس از انجام تغییرات زیر Next نمایید:

  • در مقابل VPI=0 و VCI=35 را وارد نمایید.
  • در Connection Type گزینه PPPoE را انتخاب نمایید.
  • در مقابل User Name و Password نام کاربری و رمز داده شده از سوی شرکت را وارد نمایید.
  • در صورتیکه گزینه NAT تیک نداشت آنرا فعال نمایید.

4. در انتها دکمه Submit یا Save-Reboot را کلیک و 2 تا 3 دقیقه صبر نماید تا تغییرات اعمال گردد.

نکته مهم: لطفا" در هنگام انجام تنظیمات بجز موارد بالا هیچ گزینه ای را تغییر ندهید.
